如何有效地獲取亨士樂編碼器的脈沖信號

Hengstler編碼器是一種在工業自動化領域中至關重要的設備，它能夠精確地將機械運動轉化為電信號，以提供位置和速度信息。為了從編碼器中獲取這些關鍵的脈沖信號，我們可以采用多種方法。以下是三種常用的方法，它們各有特點，適用于不同的應用場景。

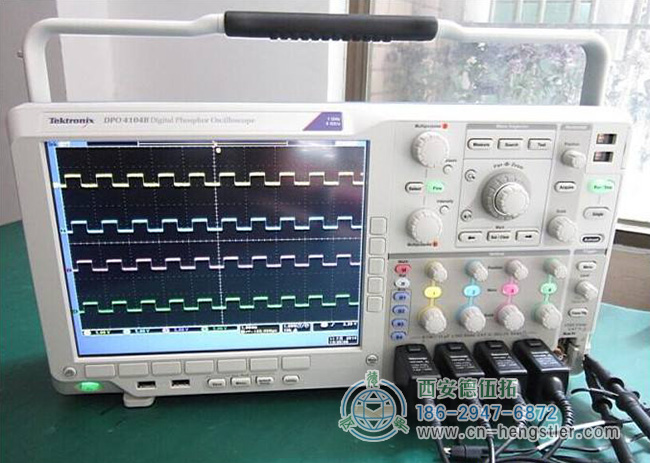

圖為用示波器來獲取亨士樂編碼器信號的照片

使用示波器直接獲取Hengstler編碼器脈沖信號

1、連接示波器：首先，將示波器的探頭連接到編碼器的輸出端口。確保連接穩定，并根據示波器的要求設置合適的輸入?yún)?shù)。
2、設置示波器參數：選擇合適的觸發模式和時間基準，以確保能夠清晰地觀察到脈沖信號的波形。
3、運行設備并觀察信號：啟動機械設備，使其產生運動，并在示波器上觀察脈沖信號的波形。這些波形將顯示脈沖的頻率、相位和其他相關信息。
4、分析信號數據：通過分析示波器上顯示的脈沖信號波形，可以獲得關于編碼器輸出信號的詳細信息。這些信息對于計算機控制系統的精確控制至關重要。

利用計數器獲取Hengstler編碼器脈沖信號

1、連接計數器：將計數器的輸入端口連接到編碼器的輸出端口，確保連接穩定可靠。
2、設置計數參數：根據需求設置計數器的計數模式和計數范圍。這通常涉及設置計數的起始值、結束值以及計數的觸發條件等。
3、開始計數：啟動機械設備，使編碼器產生脈沖信號，并啟動計數器進行計數。
4、讀取計數結果：在計數完成后，讀取計數器上顯示的數字值。這些數字值代表了編碼器輸出的脈沖數量和頻率信息，可用于實時監測機械設備的運行狀態。

通過微處理器獲取Hengstler編碼器脈沖信號

1、設置微處理器接口：在微處理器上設置相應的輸入/輸出接口，并將這些接口連接到編碼器的輸出端口。確保接口配置正確，能夠正確地接收和處理編碼器輸出的脈沖信號。
2、編寫處理程序：在微處理器的程序中設置相應的參數和算法，以讀取編碼器輸出的脈沖信號并進行處理。這可能包括信號濾波、計數、頻率計算等步驟。
3、讀取并分析數據：通過微處理器的程序讀取和處理編碼器輸出的脈沖信號數據。這些數據可以包括脈沖數量、頻率、相位等信息，它們可以提供關于機械設備運行狀態的詳細、準確且全面的信息。
4、應用數據結果：根據分析得到的數據結果，工程師們可以對自動控制系統進行優化調整，以提高生產效率、降低故障率等。此外，這些數據還可以用于設備的故障診斷和預防性維護等方面。
